水資源取水計量監管系統

發布時間：2022-03-22瀏覽次數：3510

取水計量監測 水資源監控取水口在線監測 灌區取水口監測 非農取水計量

方案背景

根據《關于強化取水口取水監測計量的意見》、《十四五”節水型社會建設規劃》以及《2022年水資源管理工作要點》等政策要求，為強化水資源管理，做好水資源稅改革，構建節水型社會，要全面加強取水計量監測設施建設，推動工業、生活、服務業等規模以上用水計量監測全覆蓋，切實提高取水量計量率和在線計量率，完善取用水監測計量信息監管平臺，實現不同層級和部門信息共享。截止到2035年，基本建成較為系統、完整的取水監測計量體系。

解決方案

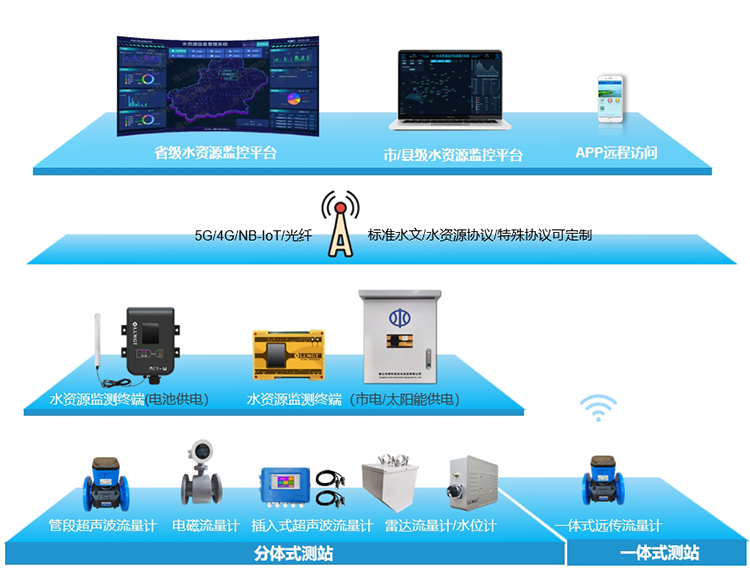

水資源取水計量監管系統主要針對取用地表水和地下水水源的“規模以上取水戶”而開展，覆蓋非農業取水口（工業、生活、服務）和規模以上大中型灌區渠首取水口。本系統對用水戶取水量進行在線監測，并將取水信息、用水戶信息按省級平臺要求的上報格式及頻率要求，及時、準確地上傳至省級水資源監管平臺，管理部門可實時掌握取水、用水動態，同時也為水資源稅征收提供了有力的數據支撐。


系統功能特點

取水口流量監測，實時掌握取水狀況，越限自動報警

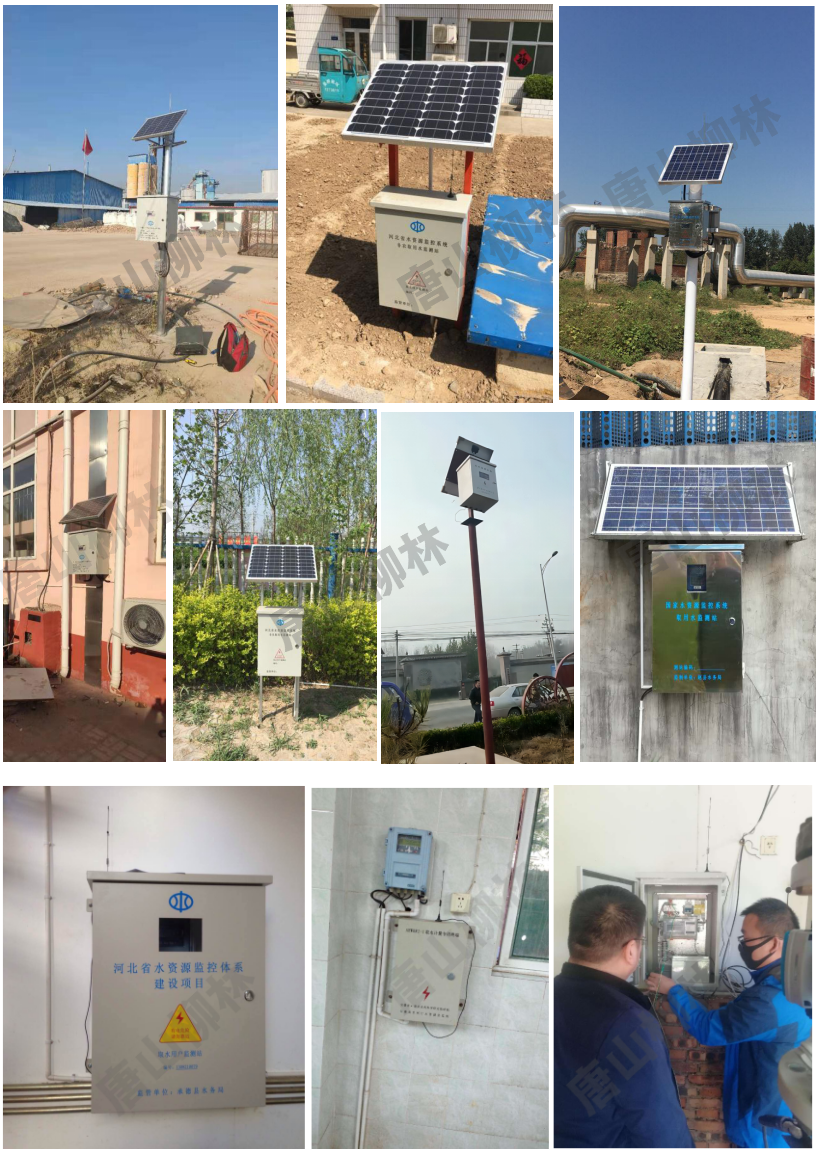

· 分體式監測站：遙測終端機和計量設施（管段超聲波流量計/電磁流量計/插入式超聲波流量計）分開安裝。

適用場景：現場信號較弱或現場已有計量設施且耗電較大、或現場能夠提供市電或太陽能供電、安裝空間充足。

· 一體式監測站：直接安裝一體式遠傳流量計。

適用場景：新建站點、現場信號較好、現場無市電或太陽能供電條件。

· 取水量達到設定上限值時，監測終端自動發布報警信息至監控中心。

計量監測設施全部通過水利部規約檢測

遙測終端機和超聲波流量計全部符合國家標準水文、水資源協議。

·《水資源監測數據傳輸規約》SL/T 427-2021

·《水資源監測數據傳輸規約》（SZY206-2016）；

·《水文監測數據通訊規約》SL/651-2014；

·《水利監測數據傳輸規約》SL/T812.1-2021

· 特殊協議可定制

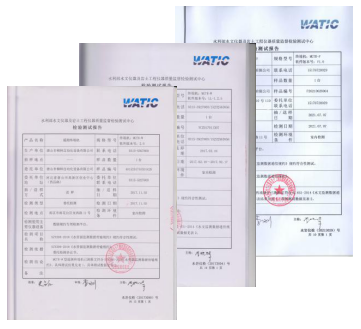

水利部權威檢測報告

支持一站多發，無縫對接省、市、縣平臺，實現不同層級和部門互聯互通。

多年來唐山柳林一直深耕于智慧水利行業，成功參與了國控水資源監控能力建設一期、二期項目，以及黑龍江、安徽、福建、湖南、湖北、甘肅、江西、天津、河北、吉林、四川、內蒙古、浙江、重慶、廣東、山西、山東、廣西、陜西、新疆、河南、云南等省級水資源監測計量項目，輕松對接各省、市、縣、平臺，經驗豐富。

測量精度高，符合水資源稅收精準計量的要求

多種供電方式可選，滿足多種現場環境需要

可選擇市電、市電/太陽能互補、太陽能供電和電池供電。

系統平臺

水資源取水計量監管平臺包含水資源監測一張圖、GIS地圖、實時數據顯示、歷史數據查詢、報表統計、報警數據、巡檢管理和日志查詢等功能板塊，并可根據客戶需求定制調度大屏及其他功能板塊開發。平臺具有跨地域、跨平臺、跨廠商綜合管理的特點，符合集中管理的需要。

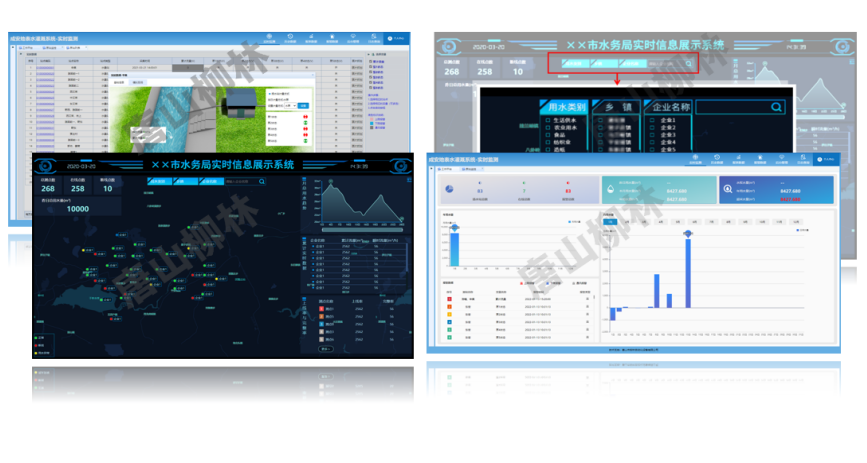

水資源監控平臺界面

核心硬件

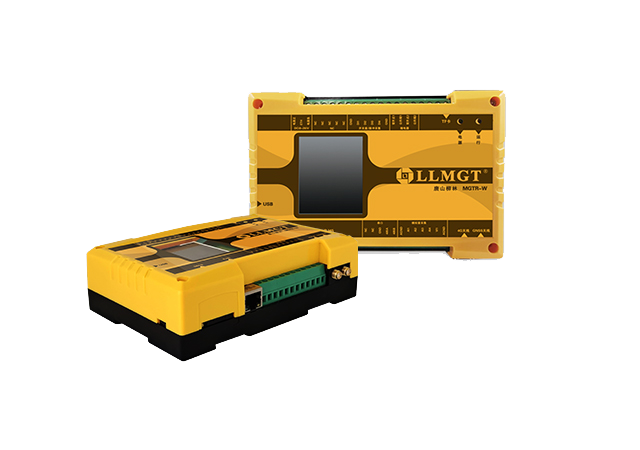

水資源一體化監測終端（MGTR-W型）

?4G全網通通訊；
?具備（4～20）mA或(0～5)V模擬量輸入接口；
?具備干接點開關量輸入接口；
?具備RS485通訊接口；
?支持市電/太陽能供電/電池供電多種方式可選；
?支持標準水文、水資源協議，特殊協議可定制
?支持各省市級平臺定制協議對接；
?對于有防水防塵要求的終端設備，符合GB/T4208-2017 IP68標準要求，并具備檢測報告；
